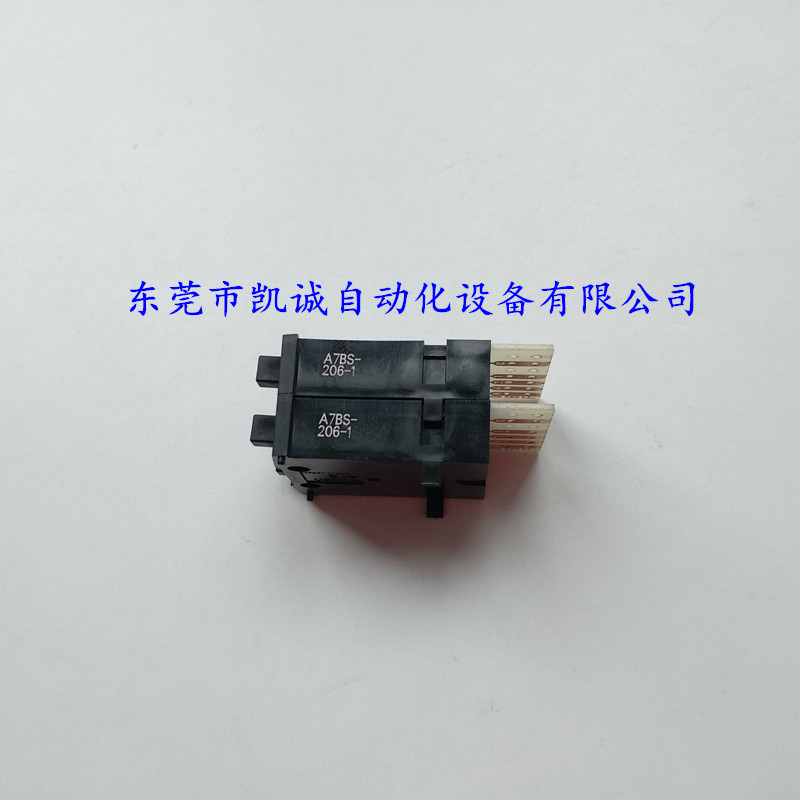

A7BS-206-1欧姆龙OMRON拨码开关

所有产品信息均与生产产家已标定参数一致。

A7B-C
A7B-CP
A7BL-206
A7BL-206-1
A7BL-206-PM-1
A7BL-207
A7BL-207-1
A7BL-207-D
A7BL-207-D-1
A7B-M
A7B-M OMS
A7B-M-1
A7B-PA
A7B-PA-1
A7B-PC-1
A7B-PU
A7B-PU-1
A7BS-203
A7BS-206
A7BS-206 OMS
A7BS-206-1
A7BS-206-10
A7BS-206-P2
A7BS-206-P2-1
A7BS-206-PM
A7BS-206-S
A7BS-206-S-1
A7BS-207
A7BS-207-1
A7BS-207-D
A7BS-207-PM-1
A7BS-207-PM-D
A7BS-207-S
A7BS-207-S-1
A7BS-207-S-D-1
A7BS-219-1
A7BS-254
A7BS-254-1
A7BS-255
A7BS-255-1
A7BS-256
A7BS-S
A7CN-106-1
A7CN-1M-1
A7CN-1PA-1
A7CN-206
A7CN-206 OMS
A7CN-206-02
A7CN-206-1
A7CN-206-PM
A7CN-206-PM-1
A7CN-2M
A7CN-2M OMS
A7CN-2M-1
A7CN-2PA
A7CN-2PA-1
A7CN-2PB
A7CN-L206
A7CN-L206-1
A7CN-L4206-23
A7CN-L5206-08
A7D-106
A7D-106-1
A7D-1M
A7D-1M-1
A7D-1PA
A7D-1PA-1
A7D-206
A7D-206-1
A7D-206-PM-1
A7D-2M
A7D-2M-1
A7D-2PA
A7D-2PA-1
A7DP-206
A7DP-206-1
A7MD-106-P-09
A7MD-106-P-09-D
A7MD-1M
A7MD-PA
A7PH-203
A7PH-203-1
A7PH-206
A7PH-206-1
A7PH-206-PM

（单位：mm）

开关

A7BS-2□□(-1)
焊接端子

注1. 上面的尺寸包括两个顶端盖， 且将为每个插 入的隔板增加8mm。
2. 上述各机型的外形尺寸图中的未注公差为 ±0.4mm。 多连接的公差为± （单元数×0.4） mm。

带外部止动的拨码开关：
A7BS-20□-S(-1)

使用A7BS-S止动插脚对这些开关进行刻度盘显示限制。
在所需位置插入止动插脚， 以提供所需的显示范围。
例如，对于显示范围0到5
在位置1插入止动插脚（见下图）以在按下(+)按钮时阻止显示上升到5以上
在位置2插入止动插脚以在按下(-)按钮时阻止显示下降到0以下。

* 如果输出代码为06， 则尺寸为32.5； 如果输出代码为07， 则尺寸为43.5。

止动插脚

注1. 两个插脚组成一个套件。
2. 首次发货免费， 并随附在开关中。 如需维护， 请单独订购A7BS-S。

注1. 上面的尺寸包括两个顶端盖， 且将为每个插 入的隔板增加8mm。
2. 上述各机型的外形尺寸图中的未注公差为 ±0.4mm。 多连接的公差为± （单元数×0.4） mm。

附件（另售）

用于按操作开关的顶端盖
A7B-M(-1)卡入式面板安装

用于按操作开关的隔板
A7B-P□(-1)卡入式面板安装

隔板型号中□的代表范围A到U中的字母。（参见Catalog。）
注：除非另有说明， 否则上面型号中尺寸的尺寸公差为±0.4mm。

接插件

（这些设备可使开关快速卸下以进行维护和连接性检查， 并可快速重新安装。）

A7B-C
焊接端子

A7B-CP
PCB端子

插入接插件

插入接插件， 使“UP” 箭头朝上。

注：除非另有说明， 否则上面型号中尺寸的尺寸公差为±0.4mm。
