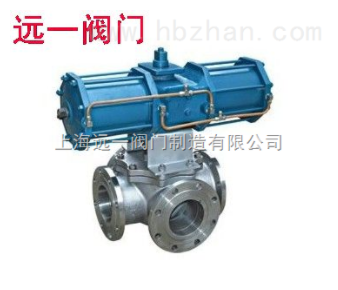

带信号反馈不锈钢气动四通球阀产品特点
Q646PPL-16P/Q646PPL-25P/Q646PPL-40P/Q646F-150LB/300LB/P/R/RL带信号反馈不锈钢气动四通球阀为X形垂直通道的球阀，四通球阀系列可配置多种驱动装置：电动、气动、手动，它的特点是球体的两条通道为X形布置，四个通道口径均布于球体赤道圆周截面上，当球体沿顺时针旋转90时，能使相邻的两个通道实现两两互通。
带信号反馈不锈钢气动四通球阀主要零件材质
|
零件名称 |
材 质 Material |
|
|
GB |
ASTM |
|
|
阀体、阀盖 |
WCB |
A216-WCB |
|
密封圈 |
PTFE、对位聚苯 |
PTFE、对位聚苯 |
|
球体 Ball |
1Cr18Ni9Ti |
SS 304 |
|
阀座、阀杆 |
2Cr13 |
A246-416 |
|
双头螺柱 |
35CrMoA |
A193-B7 |
带信号反馈不锈钢气动四通球阀主要性能规范 Main Performance Spcification
|
公称压力 PN(MPa) |
试验压力 Test pressure |
|||
|
壳体 Shell |
高压液密封 |
低压气密封 |
||
|
1.6 |
2.4 |
1.76 |
0.6 |
|
|
2.5 |
3.75 |
2.75 |
||
|
4.0 |
6.0 |
4.4 |
||
|
CLASS150 |
3.O |
2.2 |
||
|
适用工况 |
适用介质 |
水、油品、气等非腐蚀介质和酸碱腐蚀介质 |
||
|
适用温度 |
-28-350℃ |
|||
|
应用规范 |
连接法兰 |
JB79-59、GB9113、HG20592-97、ANSI B16.5 |
||
|
检验试验 |
GB9/T 9092-99、API 598 |
|||
|
其余制造规范均按本厂标准 |
||||
带信号反馈不锈钢气动四通球阀主要外型与连接尺寸表Form of Main Types and Connecting Dimension
|
公称压力或压力级 Nominal pressure |
主要尺寸 |
公称通径 |
|||||||||||
|
15/1/2″ |
20/3/4″ |
25/1″ |
32/11/4″ |
40/11/2″ |
50/2″ |
65/21/2″ |
80/3″ |
100/4″ |
125/5″ |
150/6″ |
200/8″ |
||
|
PN1.6MFb |
L |
150 |
150 |
180 |
200 |
220 |
240 |
260 |
280 |
320 |
380 |
440 |
550 |
|
PN2.5MFh |
L1 |
75 |
75 |
90 |
100 |
110 |
120 |
130 |
140 |
160 |
190 |
220 |
275 |
|
PN4.0MFb |
H |
90 |
90 |
102 |
115 |
135 |
140 |
155 |
185 |
210 |
275 |
305 |
335 |
|
CLASS150 |
W |
140 |
140 |
155 |
250 |
250 |
350 |
350 |
420 |
700 |
1000 |
1300 |
1800 |
|
其余的法兰尺寸请参阅（主要外型及连接尺寸表） |
|||||||||||||
