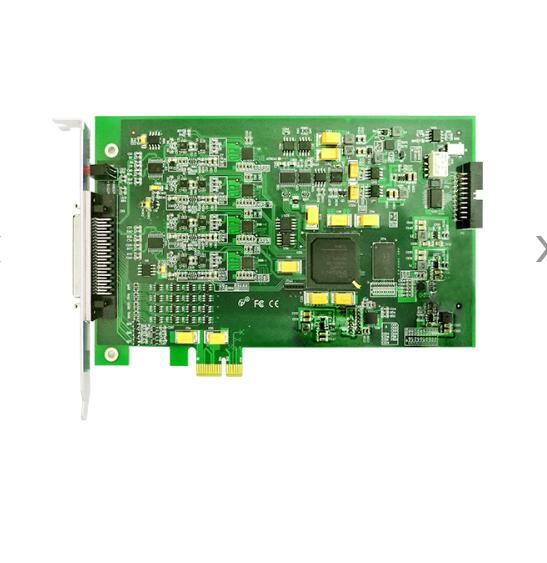

PCIe9759B/C 是一款多功能数据采集卡。该板卡提供 16 路可编程 I/O 和4 路差分（单端）模拟量输入通道。板卡采用 16 位 ADC 分辨率，z高采样频率 10MS/s。灵活的通道转换量程，同时用户可通过多卡级连的方式扩展通道数量。 本板卡的主要应用场合为：无线通讯、雷达/声纳、超声、图形成像。
性能描述：
PCIe9759B/C 系统框图主要由信号调理电路、ADC 模块、自校准模块、FPGA 控制模块、数字量输入输出模块、板对板连接器等模块组成。 信号调理模块可实现对差分信号的滤波，把差分信号转换为适合 AD 采集范围的信号。ADC 模块可实现对 4 路差分信号的同步采集。核心采用 16 位 ADC 转换芯片，可实现对4通道的同步转换，转换速率z高为 10MS/s。 数字量输入输出模块为可独立配置输入或输出方向的 16 路 DIO 模块。SDRAM 实现对采集数据的缓存。
|
AD模拟量输入 |
ADC分辨率 |
16位(Bit) |
|
输入通道 |
4通道同步，单端或差分 |
|
|
输入量程 |
±10V、±5V、±2.5V、±1.25V |
|
|
采样率 |
每通道10MS/s同步采样 |
|
|
存储器深度 |
128M字（点）SDRAM存储器 |
|
|
校准方式 |
软件自动校准 |
|
|
耦合方式 |
直流耦合 |
|
|
触发源 |
软件触发、模拟触发、数字触发、同步触发（TRIG触发） |
|
|
输入阻抗 |
10MΩ |
|
|
时钟源 |
内时钟、外时钟、主卡同步10M（用于多卡同步） |
|
|
DIO数字量 输入输出 |
通道数 |
16路 |
|
电气标准 |
TTL兼容 |
|
|
配置方式 |
程控I/O方向与状态 |
|
|
z大输入范围 |
0V～5V |
|
|
单通道z大驱能力 |
25mA 4.5V |
|
|
过压保护 |
-5V~5V |
