品牌:Shinmyron
连接方式:法兰
材质:不锈钢
介质:水
起订:1台
供应:455台
发货:3天内

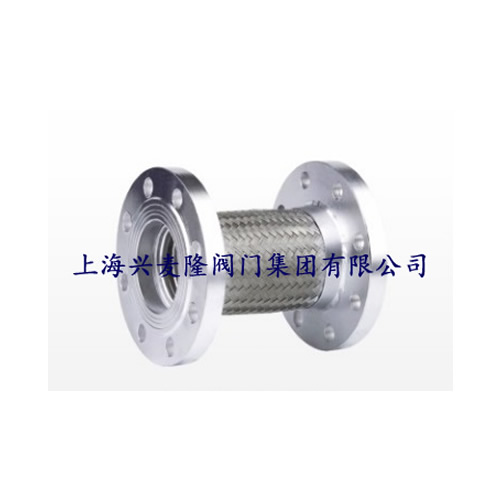

不锈钢法兰编织网波纹管
产品概述
不锈钢法兰编织网波纹管波纹管作为一种柔性耐压管件安装于液体输送系统中，用以补偿管道或机器、设备连接端的相互位移，吸收振动能量，能够起到减振、消音等作用，具有柔性好、质量轻、耐腐蚀、抗疲劳、耐高低温等多项优点。
产品用途
该产品用于航空航天、石油化工、矿山电子、机械造船、医疗卫生、轻纺电子、能源建筑等领域。
主要技术规范
|
适用介质 |
适用温度 |
连接形式 |
材质 |
|
水、汽油、油’ |
120℃ |
法兰 |
不锈钢 |
标准规范
|
制造标准 |
|
GB/T 14525 |
主要外形连接尺寸
|
PN1.0-4.0MPa |
|||
|
公称管径DN |
产品全长 （mm） |
外径 （mm） |
|
|
mm |
inch |
||
|
32 |
1-1/4 |
200 |
41.0 |
|
40 |
1-1/2 |
200 |
51.0 |
|
50 |
2 |
230 |
62.0 |
|
65 |
2-1/2 |
230 |
84.0 |
|
80 |
3 |
230 |
98.0 |
|
100 |
4 |
230 |
124.5 |
|
125 |
5 |
280 |
152.0 |
|
150 |
6 |
280 |
178.5 |
|
200 |
8 |
300 |
231.0 |
|
250 |
10 |
330 |
283.0 |
|
300 |
12 |
350 |
334.0 |
|
350 |
14 |
350 |
372.0 |
|
400 |
16 |
400 |
420.0 |
