全部监控设备均按照有关规范、规定、标准、总体设计报告中的有关技术指标进行，当技术指标、规范标准之间有差异时，按技术要求高的标准执行。施工期间如遇国家有关规程、规范的修订或新的规范 颁布，则以新的规程规范为准。
1.1 设计原则
系统设计时遵循下述原则：
1、控制系统简单可靠，高度冗余，操作灵活，维护方便。
2、充分体现系统的先进性，并且把设备的长期可靠运行放到第一位，系统配置和设备选型符合计算机及 PLC 发展迅速的特点，充分利用计算机、网络领域的先进技术，使系统整体性能达到当代先进水平。
3、人机接口功能强大，操作方便、简单、直观。
4、采用模块化结构设计，便于维护和系统升级。
5、结构设计新颖、美观，充分体现先进性。
6、系统的设计和制造完全符合规范和国家相关标准。
7、选用的设备可靠性高、适应恶劣环境且系统防雷抗干扰能力强。
1.2 环境条件
a.室内环境(监控中心、启闭机等)：运行温度为 50C～400C，相对湿度为 30%～90%。 b.室外环境：运行温度为-300C～450C，相对湿度为 30%～90%；

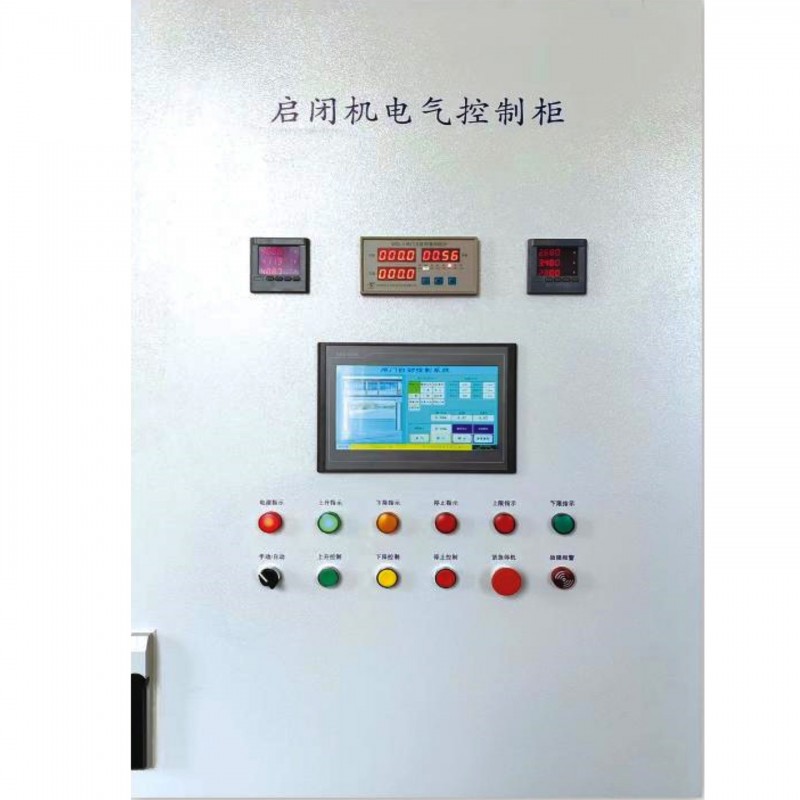

闸门自动化控制系统闸室配现地 PLC 控制柜及系统连接网络。
a． 现地控制单元：PLC 柜进行信号采集。PLC 柜上可选择三个控制方式：手动、自动、和远程。
b． 系统网络：各现地监控单元采集其所属各类监控信号，现地控制单元对外接口为网口。
2.2 系统详细功能描述及性能指标：
1)现地控制单元
闸门现地控制单元主要完成数据采集与处理、事件检测、控制与调节、人机接口与通信等功能。闸门
现地控制单元可手动实现闸门控制，也可实现与闸门监控中心进行网络数据通信，接收控制指令并对闸门
发出启闭信号；并通过传感器接收闸门现场信息，向闸门监控中心反馈闸门现场运行工况、故障信号等信
息。
